船用卷板機的五大性能優勢與結構原理

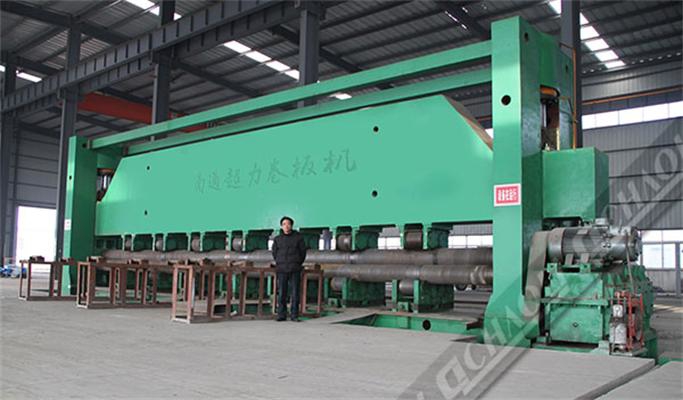

船用卷板機是專為船舶制造行業研發的大型卷板成形設備，主要用于將金屬板材（如船用鋼板、型鋼等）通過輥軸的擠壓與彎曲作用，加工成具有特定曲率的弧形或筒形構件。它是船體曲面、槽型艙壁、大型壓力容器及管道等復雜結構制造的核心裝備之一。
該設備主要面向大尺寸、高厚度、高強度船用鋼板的彎曲加工，加工對象典型規格為板厚20~200mm、板寬可達4~5m、長度超過10m，常用于制造船體肋骨、甲板橫梁、艙壁加強筋、螺旋槳軸套等關鍵部件。其成型質量直接影響船舶的結構強度、線型精度及建造效率。
結構與工作原理
船用卷板機常采用三輥對稱式結構：
- 上輥：由液壓系統驅動，可實現垂直升降及一定角度傾斜，用于施加壓力和控制板材彎曲程度。
- 下輥：兩根下輥同步旋轉，由減速機提供穩定扭矩，帶動板材進給與成形。
- 托輥組：下輥配置多組可調節托輥，用于增強支撐剛性和承載能力，適應超寬板、超大圓弧工件的卷制。
工作時，板材被輸送至上下輥之間，上輥下壓使板材產生塑性變形，下輥旋轉推動板材沿軸向移動，通過多次反復滾壓達到所需曲率。
船用卷板機的五大性能優勢
1. 靈活適應性
- 支持對稱式與非對稱式卷制，可加工圓心角≤180°的錐形、弧形工件。
- 加工長度范圍廣，一般為8~21m，可根據船體分段尺寸定制。
2. 大承載能力與高強度結構
- 輥軸規格：采用高強度合金鋼鍛造，直徑范圍800~1500mm，經熱處理消除內應力，確保長期重載運行不變形。
- 支撐系統：配置3~4組支撐輥，間距可調，有效分散彎曲應力，提高穩定性。
- 機架剛性：整體焊接或鑄造機架，經有限元分析優化，靜態剛度≥10? N/mm，抗變形能力優。
3. 高精度成型控制
- 曲率精度：配備PLC+伺服電機的數控系統，實時監測輥軸位移與板材形變，控制誤差≤±0.5mm/m，滿足船體線型公差要求。
- 預彎功能：上輥可單獨升降或傾斜，實現板材端部預彎，消除直邊段，預彎精度達±0.1mm，減少后續焊接修整量。
4. 寬幅與大厚度加工能力
- 加工范圍：板寬可達4~5m，板厚可達200mm，部分重型機型可處理300mm厚板，適配散貨船、油輪等厚板結構。
- 可實施對稱卷圓（如圓筒形艙壁）與非對稱卷制（如變曲率外板），滿足復雜曲面加工需求。
5. 高效自動化與智能化
- 數控聯動：集成CNC控制系統，可自動計算輥軸行程、進給速度與彎曲次數，并支持目標曲率半徑、板材材質系數等參數預設，減少人工干預。
- 在線檢測：可選配激光測距或紅外傳感器，實時監控成品曲率與直線度，發現偏差自動報警并調整工藝參數。
總結
總之，船用卷板機廣泛應用于船體甲板、肋骨、壓力容器及管道等構件的制造，是保障船舶大型化、高精度化建造的重要基礎裝備。其性能水平直接決定船體結構的成形質量與生產效率，只有具備高承載、高精度、高可靠性的設備，才能滿足船舶工業對安全與質量的嚴苛要求。
